Underground ventilátorok Dk{0}} és 2*37 kW-os alagutak Ventilaiton Mine Fan

termékleírás

DK sorozat ellentétes irányban forgó főlélegeztető

A DK sorozatú, ellentétesen forgó főventillátort kifejezetten a különféle nem szénbányák szellőztetésének igényei szerint tervezték, mint például a kohászat, a színesfémek, az arany, a vegyszerek, az építőanyagok és a nukleáris ipar stb., amelyek főként használhatók. ventilátor és kiegészítő ventilátor. Felszínre vagy föld alá is telepíthető, több ventilátor kombinált működtetésére is alkalmas, mely ideális gépállomási szellőző a többventilátor sorozatú többfokozatú gépállomás szellőzőrendszerében különböző gépállomásokhoz. Szellőztetésre is alkalmas nagy műhelyekben, alagutakban, polgári légvédelmi projektekben stb.

A DK sorozat jellemzői ellentétes irányban forgó főlélegeztetőgép

(1) Az aerodinamikai hatásfok magas, az energiatakarékosság pedig rendkívül jelentős a csavart szárnylapátok használatával.

(2) Különböző teljesítményekkel és teljes specifikációkkal jól illeszkedik a különféle légellenállású és légtérfogatú különféle szellőzőhálózatokhoz a hosszú távú és hatékony működés fenntartása érdekében.
(3) Állandó áramlású gyűrűvel van felszerelve, és a jelleggörbén nincs púp. Nem áll fenn a túlfeszültség veszélye, így bármilyen ellenállási állapotban biztonságosan és stabilan üzemeltethető, több ventilátor kombinált működtetésére is alkalmas.
(4) A motor és a járókerék közötti közvetlen kapcsolat szerkezetét alkalmazza, így jó általános stabilitással rendelkezik, valamint kényelmesen telepíthető és könnyen karbantartható alacsony eszközellenállással. Erőátviteli hatásfoka nagyobb, mint a szíjé és a hosszú tengelyé, átviteli hiba és tengelytörés veszélye nélkül. Az alap enyhe süllyedése és csúszása nem befolyásolja a normál működést.
(5) Kompakt szerkezettel és jó nedvességállósággal rendelkezik. A ventilátor fő része az acéllemez és az acél blokk hegesztő szerkezete. A penge acéllemez anyagból készült, amely üreges. A penge és az általános szilárdság magas, és erős a fúrólyuk robbantási hullámainak ellenálló képessége. Felszínre vagy föld alá szerelhető, mely különösen alkalmas gépállomási szellőztetőnek a többlépcsős állomási szellőzőrendszerhez.
(6) Megfordíthatja a fordított szelet, és a szél megfordítási aránya nagyobb, mint 60 százalék. Nem szükséges fordított szélcsatorna építése.
(7) A lapát beépítési szöge állítható, és a szellőztető működési állapota bármikor beállítható a bánya változásainak megfelelően.
(8) Az építőipari munka mennyisége kicsi, így sok befektetést takaríthat meg.
(9) A zaj alacsony.

Főventilátorként és állomásventilátorként történő használat esetén a DK sorozatú, ellentétes irányban forgó főventilátort speciális diffúzorral kell felszerelni. A felületen lévő fő ventilátort diffúzorral kell felszerelni, amely a dinamikus nyomás egy részét statikus nyomássá alakítja, és csökkenti a dinamikus nyomást és a kimeneti veszteséget az energiamegtakarítási cél elérése érdekében. A kútba szerelt ventilátort diffúzorral kell felszerelni, amely nemcsak a helyi ellenállási együtthatót csökkentheti, hanem csökkentheti a diffúzor kimenetének dinamikus nyomásértékét is, ezzel nagymértékben csökkentve a ventilátorberendezés helyi ellenállását és megtakarítva a szellőzési teljesítményt. fogyasztás.

Az összes DK sorozatú, ellentétes irányban forgó főszellőztető speciális támasztó diffúzorral van felszerelve. A befúvó karimája a csavarral rögzítve van a ventilátor kimenetének karimájához.

A DK sorozatú, ellentétesen forgó főszellőztetőhöz alkalmazott motor általában egy Y sorozatú háromfázisú aszinkron motor, 380V névleges feszültséggel és IP54 védelmi osztályú (vagyis zárt típusú), amely teljes mértékben illeszthető a közvetlen meghajtáshoz, ill. a bányában a fegyverfüstöt, port és magas páratartalmú levegő szállítására telepítették.

A DK sorozatú tartó speciális védelmi indítószekrény, amely ellentétes irányba forgatja a fő ventilátort
Az egyes specifikációkhoz tartozó lélegeztetőgép a felhasználói igényeknek megfelelően gyárilag szállítható speciális védelmi indítószekrénnyel. Az elektronikus vezérlőeszköz megbízhatóan megvédi a motort a meghibásodásoktól, például túlterheléstől, feszültségveszteségtől, rövidzárlattól stb. A motort gyorsan visszafordító eszköz van beállítva. Ha a lélegeztetőgépnek meg kell fordítania a fordított szelet, először nyomja meg a leállítás gombot, majd a lélegeztetőgép leállása után nyomja meg a hátramenet gombot.

A DK sorozatú ellentétesen forgó főszellőztető acéllemez hegesztett szerkezet, amely szállítás közben nem tehető nagy ütésnek, hogy megakadályozza a tok deformálódását és a lapát beszorulását. A 14-nél nagyobb gépszámú szellőzőket általában fel-le szétszedhető szerkezetben gyártják. Ha a szellőztető kútba van beépítve, ha a kút keresztmetszete kicsi, akkor a ház felső és alsó része, kerékagy, motor stb. Szétszerelhető és külön szállítható. Ha a kút keresztmetszete nagy, jobb a szállítása anélkül, hogy szétszedné, amennyire csak lehetséges, hogy megkönnyítse a földalatti telepítést.


A DK sorozatú, ellentétesen forgó főlélegeztetőgép használata és karbantartása
(1) A járókeréknek az óramutató járásával ellentétes irányban kell forognia a szél irányától a ventilátor felé.
(2) A járókerék minden lapátjának rögzítési szögének egyenletesnek kell lennie. Ha módosítani kell a fűrészlap rögzítési szögét, távolítsa el a kerékagy végsapkáját, lazítsa meg a penge erős anyáját, állítsa be a pengét a kívánt rögzítési szögbe, majd rögzítse az anyát. A következő beállítás megkönnyítése érdekében egy réteg zsírt is fel kell kenni az erős anyára. Külön meg kell jegyezni, hogy a ventilátor bemeneti teljesítményét a motor névleges teljesítményéhez kell igazítani, miután a lapát beépítési szögét nagyobbra állította, a motor túlterhelésének elkerülése érdekében.
(3) A pengefogantyú-furatok mindegyik pengén és kerékagyon egy az egyhez rögzített kapcsolatban vannak. Ha el kell távolítani a pengét a kerékagyról, akkor az újraszereléskor előzetesen meg kell jelölni, hogy „szám szerint elhelyezhető”. Ha az eredeti helyzetviszony megbomlik, egyensúlyt és korrekciót kell végezni.
(4) Ha egyes pengék megsérülnek, azokat időben ki kell cserélni. A járókerék egyensúlyának megőrzése érdekében az új lapát súlyának meg kell egyeznie az eredeti lapát súlyával.
(5) Ennek a ventilátorsorozatnak a zajszintje alacsonyabb, és közvetlenül üzembe helyezhető. Azon felhasználók számára, akiknek speciális zajigénye van, zajcsökkentő berendezés állítható be a zaj csökkentésére. A zajcsökkentő berendezés nyomásveszteségét (ellenállását) hozzá kell adni a szellőzőhálózat ellenállásához.
(6) Minden felhasználónak rendszeresen ellenőriznie kell, karban kell tartania és karbantartania kell a lélegeztetőgépet a használati feltételeinek megfelelően. A ventilátor és alkatrészei élettartamának meghosszabbítása érdekében ellenőrizni kell a ventilátor belsejében a korróziós helyzetet, valamint rendszeresen el kell távolítani a szennyeződéseket és a rozsdát, valamint szükség esetén rozsdagátló olajat vagy permetezni rozsdagátló festéket. A fő ventilátorhoz használt ventilátorként a főventilátor működésére, karbantartására és felújítására vonatkozó előírásoknak megfelelően kell üzemeltetni, karbantartani és felülvizsgálni. A ventilátorba támasztott motort a motor üzemeltetésére, karbantartására és nagyjavítására vonatkozó előírásoknak megfelelően kell üzemeltetni, karbantartani és nagyjavítani.




Termékparaméterek



DK sorozatú, ellentétes irányban forgó főlélegeztetőgép paraméterválasztó táblázat

Modell	Gép sz.	Levegőmennyiség (m3/s)	Teljes nyomás (Pa	) Motor mod	elektromos teljesítmény (KW)
DK40-6	15	18.2-43.6	382-1690	Y250M-6	2×37
	16	22.1-52.9	435-1923	Y280M-6	2×55
	17	26.5-63.5	491-2171	Y315S-6	2×75
	18	31.5-75.4	551-2433	Y315M-6	2×90
	19	37.0-88.6	614-2711	Y315 L2-6	2×132
	20	43.2-103.4	680-3004	Y355M1-6	2×160
	21	50.0-119.7	750-3312	Y355M3-6	2×200
DK40-8	18	23.5-56.1	306-1350	Y280S-8	2×37
	19	27.6-66.0	341-1504	Y315S-8	2×55
	20	32.2-77.0	377-3334	T315M-8	2×75
	21	37.3-89.1	416-1838	Y315 L1-8	2×90
	22	42.8-102.5	457-2017	Y315 L2-8	2×110
	23	48.9-117.1	499-2204	Y355 M1-8	2×132
	24	55.6-133.0	543-2400	Y355 M2-8	2×160
	25	62.9-150.4	589-2605	Y355 L2-8	2×200
DK45-6	12	10.7-27.6	698-1374	Y200 L2-6	2×22
	13	13.6-35.0	819-1613	Y250 M-6	2×37
	14	17.0-43.8	950-1871	Y280M-6	2×55
	15	20.9-53.8	1091-2148	Y315S-6	2×75
	16	25.4-65.3	1241-2444	Y315M-6	2×90
	17	30.4-78.3	1400-2759	Y315 L2-6	2×132
	18	36.1-93.5	1570-3093	Y355 M1-6	2×160
	19	42.5-109.4	1750-3446	Y355 M3-6	2×200
	20	49.5-127.6	1939-3819	Y355 L2-6	2×250
DK45-8	16	18.9-48.7	688-1356	Y280S-8	2×37
	17	22.7-58.4	777-1531	Y315S-8	2×55



DK45-8	18	26.9-69.3	871-1716	Y315M-8	2×75
	19	31.6-81.5	971-1912	Y315 L1-8	2×90
	20	36.9-95.1	1076-2119	Y315 L2-8	2×110
	21	42.7-110.1	1186-2336	Y355 M2-8	2×160
	22	49.1-126.6	1302-2563	Y355L2-8	2×200



Részletes fotók





Tanúsítványok





Csomagolás és Szállítás



1) A berendezés számos táblával van felszerelve, mint például a termék adattáblája, forgásirány tábla, szélirány tábla, földelés tábla, emelési tábla, biztonsági figyelmeztetések stb.
2) A termék adattáblája elsősorban a berendezés tartalmát tartalmazza: fő műszaki paraméterek (áramlás, nyomás, motorteljesítmény, percenkénti fordulatszám), termékszám, gyártási dátum stb., amelyet a felhasználók bármikor kényelmesen ellenőrizhetnek
3) A kis berendezések az export fa csomagolás és a nagy berendezések típusát veszik át, az acélkeret pedig nagy rakományszállítást szállít.
4) Minden felszerelés vízálló és esőálló.

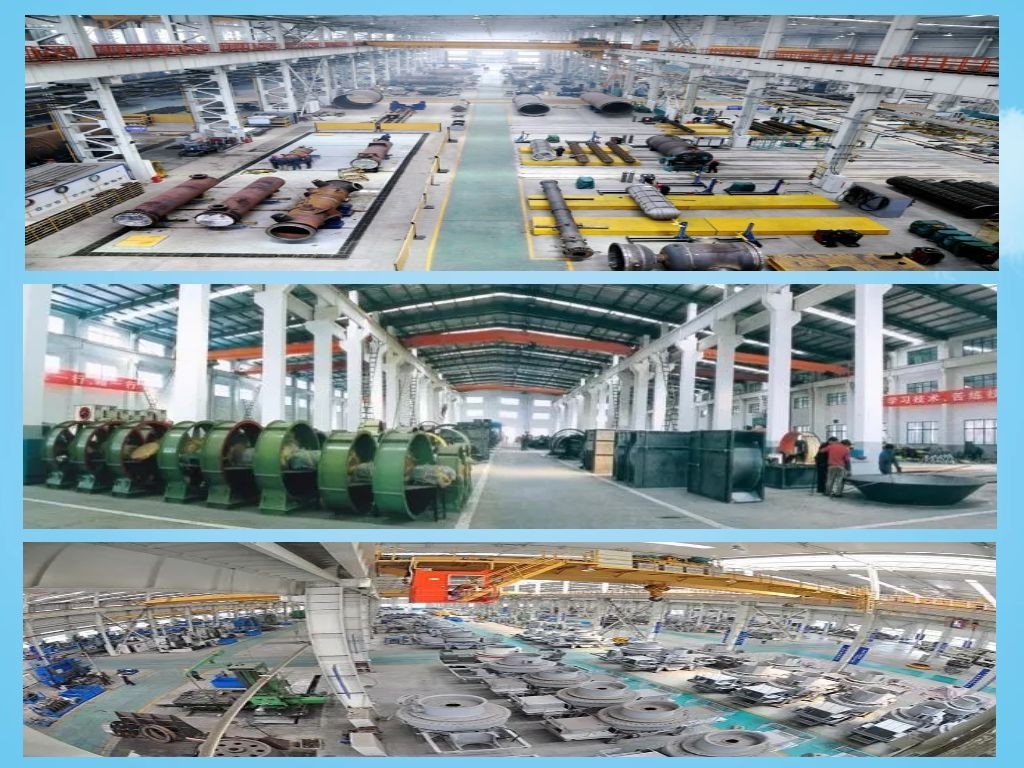

Vállalati profil





A Zibo Hengding Fan Co., Ltd. az Ipari Parkban található, Beijiao városban, Zhoucun kerületben, Zibo Cityben, Shandong tartományban, Kínában. A cég területe 12,000 négyzetméter, építési területe pedig 8,000 négyzetméter. A vállalat teljes vagyona 27 millió RMB, és 186 alkalmazottal, 46 mérnökkel és technikussal rendelkezik. Átment az ISO9001 minőségirányítási rendszer tanúsításán, és hosszú távú műszaki együttműködési kapcsolatot tartott fenn számos főiskolával és egyetemmel, mint például a Xi'an Jiaotong Egyetem, a Tianjin Nankai Egyetem és így tovább. Mostanra modern szellőztetőberendezéseket gyártó vállalkozássá fejlődött, első osztályú tesztelő és gyártó berendezésekkel, kiváló minőségű és kiváló gyártási formákkal, erős tudományos kutatási és fejlesztési erővel, szigorú minőségirányítási rendszerrel és fokozatosan tökéletesített fejlesztéssel. A vállalat 15 éves gyártási tapasztalattal rendelkezik, éves teljesítménye 5,{13}} lélegeztetőgép





Előnyeink





Szigorú minőségi szabványok, precíziós megmunkálás és egyéb pótalkatrészek és tervezés fenntartják a termék stabilitását, szigorúan választják ki a termékalkatrész-beszállítókat, és tökéletes vevőszolgálati rendszert, hogy az ügyfelek új élményben részesüljenek.

Cégünk bemutatta a Kínai Tudományos Akadémia legújabb kutatási eredményeit, a C4-II hármas áramlású csavart szárnyú lapátokat, amelyek nagy aerodinamikai hatásfokkal rendelkeznek.
A szellőztető járókerék lapátjának felületét fejlett szuper-ellenálló (CN) fémanyaggal permetezzük, hogy kopásálló, korróziógátló réteget képezzen a lapát felületén. A pengefelület kopásállósága 10-50-szer nagyobb, mint a hagyományos szénacél anyagé, ezáltal nagymértékben meghosszabbítja a penge élettartamát.



Minőségbiztosítási intézkedések:

Cégünk a hosszú távú termelésirányítás során olyan szabványosított folyamatszabályozási intézkedéseket és vezérlőpontokat alakított ki, amelyek minden irányban kiváló minőségű termékeket biztosíthatnak a felhasználóknak. Cégünk jó hírnévvel rendelkezik, és olyan vállalkozás, amelyben a felhasználók teljes mértékben megbízhatnak.

Cégünk megszerezte a Nemzetközi Szabványügyi Szervezet IS09001 tanúsítványát (a részletekért lásd a Vállalati minősítési anyagokat). Szigorúan szabványosítjuk a termékgyártás működési folyamatát és ellenőrzési pontjait



Értékesítés utáni szolgáltatás



A vevő berendezéseinek beszerelésekor cégünk feladata a helyszíni szerelési útmutatás, a személyzet betanítása és a próbaút üzembe helyezése, A külön megvásárolható ventilátor tartozékok telefonos csatlakozási irányításra és hibakeresésre használhatók.

Cégünk garantálja, hogy a szállított lélegeztetőgépek szerkezeti biztonsága, aerodinamikai teljesítménye, menetzaj, megjelenése, minősége az illetékes osztályok által ellenőrizhető és elfogadott.

A szállított lélegeztetőgép-berendezés minőségbiztosítási ideje a speciális rendelkezések kivételével a lélegeztetőgép végleges átvételétől számított 18 hónap.



GYIK



K. Milyen információkat kell megadnom, amikor érdeklődöm?

V: Ventilátor neve/modell, KW, légnyomás, áramlási sebesség, levegő térfogata és hőmérséklet

K. Mi a garancia?
V. A garanciánk a ventilátorok kézhezvételétől számított 18 hónapig tart. A jótállási idő alatt a sérült alkatrészeket ingyenesen cserélje ki. Garanciális időszak lejárta, hogy időben, magas színvonalú műszaki szolgáltatásokat és árengedményeket biztosítsanak az alkatrészeknek.
folyamatos biztonságos és minőségi berendezések üzemeltetése.

K. Hogyan ellenőrzi a gyára a termék minőségét?
V. Van minőségellenőrző részlegünk. Minden ventilátor több mint 3 órával a szállítás előtt működik, hogy tesztelje a minőséget. Ha minőségi probléma van, újat gyártunk.

K. Mik a fizetési feltételei?
A. TT 40 százalék ELŐLEG, ÉS TT 60 százalék SZÁLLÍTÁS ELŐTT VIZSGÁLAT UTÁN.
B. 100 százalék VISSZAVONÍTHATATLAN L/C STGHT.

K. Milyen termékeket gyártanak?
A. Centrifugális ventilátor, alagútventilátor, axiális ventilátor, sugárhajtómű, bányászati ​​ventilátor, kipufogóventilátor, korróziógátló ventilátor, nagynyomású ventilátor, robbanásbiztos ventilátor, ventilátortartozékok stb., további részletekért forduljon hozzánk bizalommal.

K. Hol található a gyára? Meglátogathatom a gyárát?
A. Zibo Hengding Fan Co., Ltd. székhelye az Industrial Park, Beijiao Town, Zhoucun District, Zibo City, Shandong tartomány, Kína.

K. Mennyi ideig tart a szállítás a megrendelés után?
V. 10-15 nap, ha sürgősen szüksége van rá, rövid időn belül megbeszéljük.

K. A termék testreszabható?
V. Különféle típusok testreszabhatók.
